產品名稱：手動蝶閥D71J-16C DN150 閥體長55mm[ 2024-12-03 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

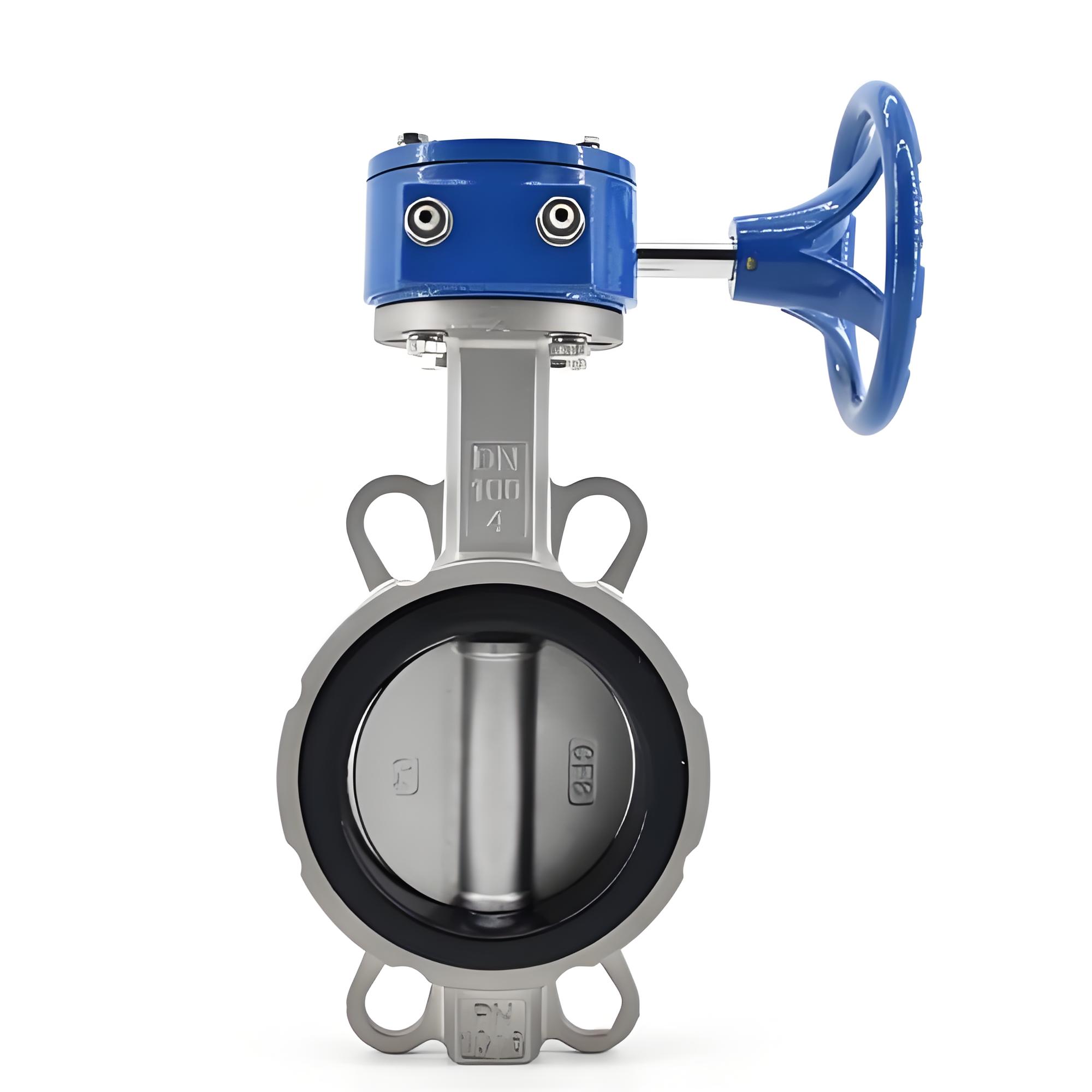

‌D71J-16C手動襯膠蝶閥‌是一種防腐耐酸堿的閥門，主要用于食品、醫藥、化工、石油、電力、輕紡、造紙等行業的給排水和氣體管道中，用于調節流量和截流介質。其型號中的字母含義如下：
- ‌D‌：代表閥門類型，即蝶閥。
- ‌7‌：代表連接方式，即對夾式。
- ‌1‌：代表結構形式，即中線式。
- ‌J‌：代表閥座材質，即三元乙丙橡膠。
- ‌16‌：代表公稱壓力，即1.6MPa。
- ‌C‌：代表閥體材料，即碳素鋼WCB‌。
- DN150‌：代表公稱通徑，即150毫米‌。
結構組成和功能

D71J-16C手動襯膠蝶閥主要由閥體、閥軸、閥板、閥座、加長桿及驅動機構（手柄、蝸輪蝸桿、氣動裝置或電動裝置）等組成。通過驅動機構帶動轉軸及閥板旋轉，實現啟閉和控制流量的目的。適用于溫度在80～120℃的環境中‌。襯膠蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，該閥門操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制；保證閥軸不與腔內流體介質接觸。廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。

應用場景

該閥門廣泛應用于食品、醫藥、化工、石油、電力、輕紡、造紙等行業的給排水和氣體管道中，用于調節流量和截流介質。其結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長‌。
