電動閘閥z941h-16c dn200規格型號參數選型

[ 2023-09-04 ]

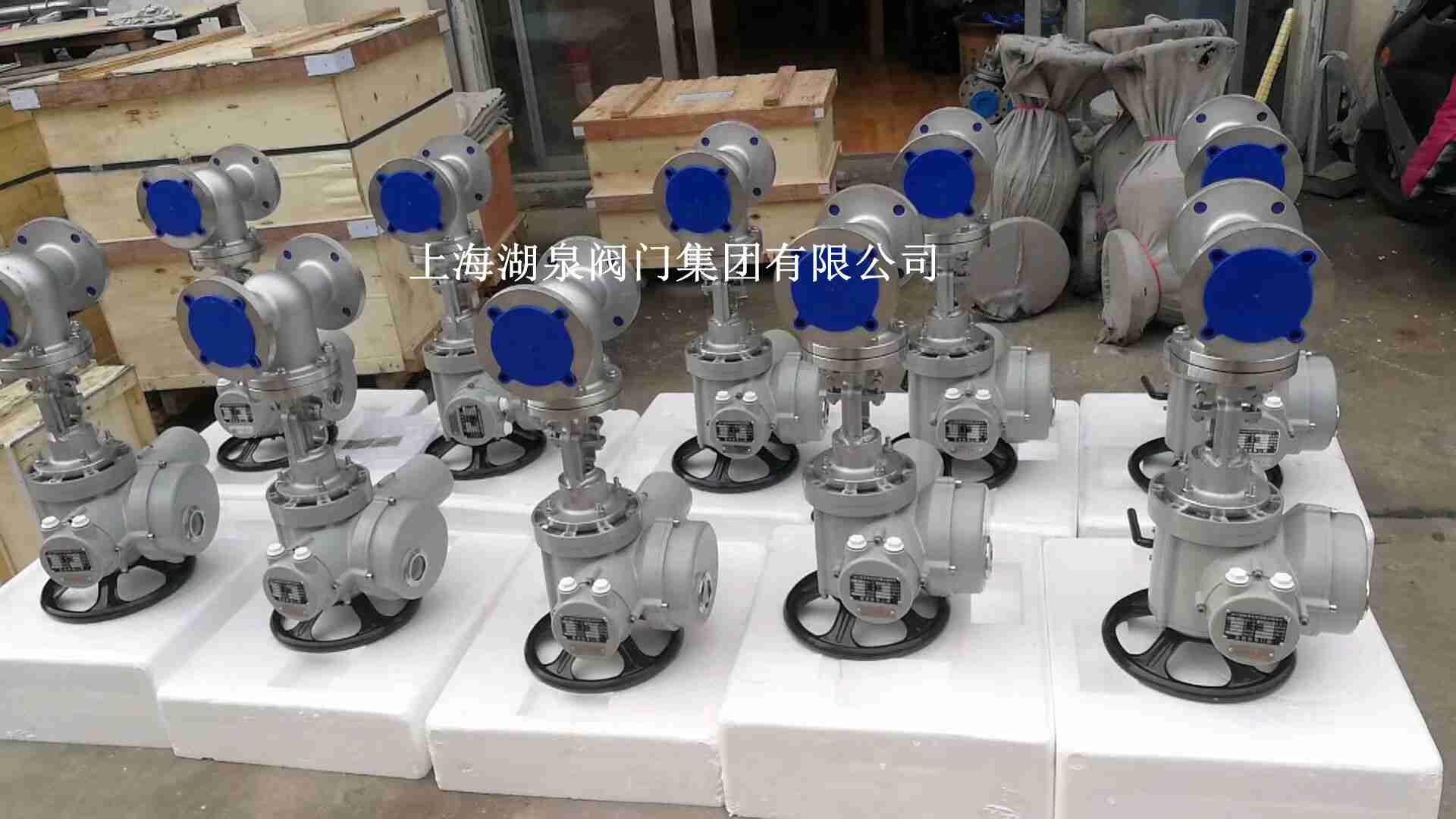

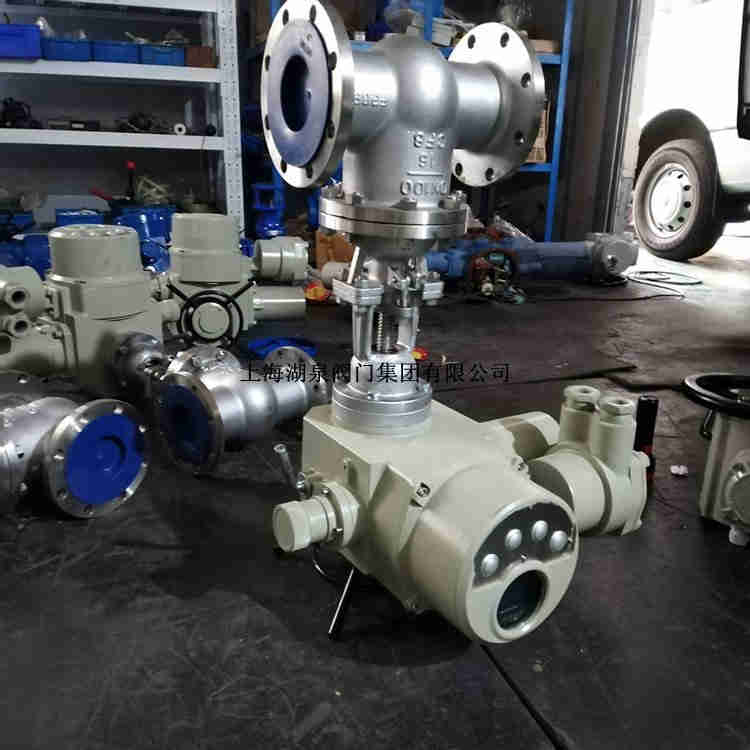

上海湖泉閥門集團有限公司DN200法蘭電動閘閥 Z941H-16C高壓電動調節閘閥產品: 電動閘閥適用于現控、遠控、易爆場合、不易手動場合等截斷或接通管路中的介質。具有流體阻力小,適用的壓力、溫度范圍大等特...是一家提供Z941H-16C 電動閘閥DN80 DN125 DN150 DN200鑄鋼法蘭電動閘閥，智能一體化調節型電動閘閥DN250PN16是由閘閥與智能一體化調節型電動執行器組成,控制方式為智能調節型,閘閥的關閉件(閘板)沿通路中心線的垂直方向移動的閥門,在管路中只能作全開...Z941H-16C DN200機電一體化電動閘閥電動閘閥是由電動執行器控制閥門,從而實現閥門的開和關。其可分為上下兩部分,上半部分為電動執行器,下半部分為閥門。

開關型電動閘閥z941H-16c,DN100各符號代表是什么意思Z-代表為閘閥的閘字的首字母的簡稱。也就是代表閘閥。9-就是我們驅動方式為電動。也就是我們俗稱的電裝或者電動頭。4-說明它的連接為方式為法蘭。1-我們專業名稱叫：明桿契式單閘閥。通俗說法角：剛性閘板，單閘板；H-密封圈為：合金密封面，密封圈或襯里為Cr13系列不銹鋼。 16-指的是閘閥所需要的壓力為16公斤。C-主體閘閥為WCB鑄鋼（也叫碳鋼）DN200-閥門口徑為200。可以簡單來理解就是閥門的大小。
電動閥

電動閘閥Z941H-16C法蘭鑄鋼電動閘板閥 DN500電動閘閥簡介: 不銹鋼電動閘閥材質分為304不銹鋼閘閥,316不銹鋼閘閥,321不銹鋼閘閥。表示方法為:Z941H-16P。按密封面配置可分為楔式閘板...高溫刀型閘閥PZ73W-10NR高溫排渣氣動聚氨酯插板...口徑 DN25-DN500 壓力 1.6MPa-42.0MPa 材質耐溫 ≤450° 功能普通開關型工作介質水油天然氣等 Z941H-16C電動法蘭閘閥適用于中、大口徑的管道。電動法蘭閘閥主要廣泛應用于水利、建筑、消防、電力等行業。

主要用途高中壓法蘭連接的閘閥適用于公稱壓力PN1.6～16.0MPa, 工...-DN200礦用隔爆型電動閘閥弗羅帕斯煤安防爆智能型電動閘閥概述: MZ941H-16C-DN200礦用隔爆型電動閘閥弗羅帕斯煤安防爆智能型電動閘閥產品適用于現控、遠控、易... 帶MA標志電動礦用法蘭閘閥必須和相對應的專用 KXBC 隔爆型控制箱配套使用。煤安防爆電動閘閥的性能不僅執行 JB/T8528-1997《普...智能型電動閘閥 Z941H-25C DN200智能防爆電動閘閥安裝尺寸圖簡介: Z941H-25C高壓電動法蘭閘閥是由多回轉電動執行器與法蘭閘閥組成,主要用來...開關量控制輸出信號4-20MA電動閘閥簡介: Z941H-25C電動楔式閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關,不能作調節和節流。

公稱通徑DN(mm)	公稱壓力PN16(1.6Mpa)尺寸 (mm)									重量(kg)
公稱通徑DN(mm)	L	D	D1	D2		Z-фd	H	H1	D0	重量(kg)
DN15	130	95	65	45	14	4-ф14	175	195	200	4
DN20	150	105	75	55	14	4-ф14	180	205	200	5
DN25	160	115	85	65	14	4-ф14	210	240	220	6
DN32	180	135	100	78	16	4-ф18	210	240	220	7
DN40	240	145	110	85	16	4-ф18	350	425	240	18
DN50	250	160	125	100	16	4-ф18	358	430	240	29
DN65	265	180	145	120	18	4-ф18	373	452	240	33
DN80	280	195	160	135	20	8-ф18	435	530	280	46
DN100	300	215	180	155	20	8-ф18	500	620	320	63
DN125	325	245	210	185	24	8-ф18	614	756	360	108
DN150	350	280	240	210	24	8-ф23	674	845	360	134
DN200	400	335	295	265	26	12-ф23	818	1041	400	192
DN250	450	405	355	320	30	12-ф25	969	1244	450	273
DN300	500	460	410	375	30	12-ф25	1145	1474	560	379
DN350	550	520	470	435	34	16-ф25	1280	1663	640	590
DN400	600	580	525	485	36	16-ф30	1450	1885	720	849
DN500	700	705	650	608	44	20-ф34	1676	2181	720	958

型號	公稱壓力(Mpa)	試驗壓力			工作溫度(℃)	適用介質
		強度	密封(水)空氣(Mpa)	低壓密封空氣(Mpa)
Z41W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRIC ACID
						硝酸類
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	ACETIC ACID
						醋酸類
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	NITRIC ACID
						硝酸類
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	ACETIC ACID
						醋酸類
